تنظیمات دستگاه هوشمند کنترل پمپ Oset

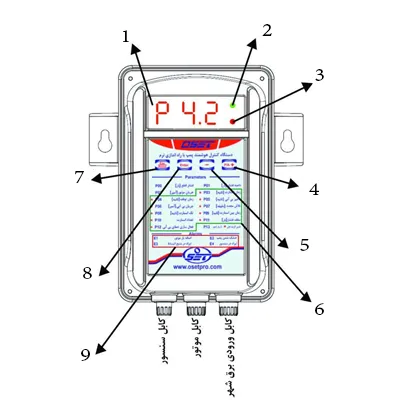

بهره‌گیری از صفحه کلید چهارتایی، صفحه نمایش و برچسب راهنمای کاربر، تنظیمات نرم‌افزاری دستگاه کنترلر پمپ Oset را برای کاربران آسان نموده است. در تصویر فوق نمای روبه‌روی دستگاه و قسمت‌های مختلف آن با عدد نشان داده شده است.

1- صفحه نمایشگر: نمایش مقدار فشار یا جریان، نمایش پارامترها و مقادیر آن‌ها و همچنین نمایش کد خطاهای رخ داده.

2- LED سبز: بیانگر وضعیت روشن یا خاموش بودن پمپ.

3- LED  قرمز: بیانگر وضعیت خطا.

4- کلید +/  PA:  افزایش مقدار پارامتر، جاروب افزایشی پارامترها و تغییر وضعیت نمایش فشار یا جریان، در حالت رخداد خطا، تغییر وضعیت نمایش فشار یا کد خطا.

5- کلید- : کاهش مقدار پارامتر و جاروب کاهشی پارامترها.

6- کلید ENTER: رفتن به منوی انتخاب پارامترها، انتخاب پارامتر و ذخیره‌ی پارامتر.

7- کلید ESC: خروج از هر مرحله، ریست کردن خطاهای رخ داده.

8- برچسب راهنما: راهنمای کاربر برای تنظیم دستگاه.

با اتصال دوشاخه‌ی برق ورودی دستگاه به پریز برق، ابتدا تمام LEDها و سگمنت‌های صفحه‌ی نمایش به طور همزمان به مدت 2 ثانیه روشن می‌شود و سپس مقدار فشار خروجی پمپ بر روی نمایشگر نشان داده می‌شود. با روشن شدن پمپ، LED سبز روشن و در صورتیکه خطایی اتفاق بیافتد LED قرمز روشن می‌شود و نوع خطا بر روی صفحه‌ی نمایش  به صورت چشمک زن نمایان می‌گردد.

برای تنظیم پارامترها ابتدا کلید Enter را فشار داده و رها کنید تا به صفحه‌ی پارامترها بروید. با استفاده از کلیدهای + و – پارامتر مورد نظر را بر روی نمایشگر نمایان سازید و با فشردن کلید Enter وارد منوی تنظیم آن پارامتر شوید. در این منو با کلیدهای + و – می‌توانید مقدار آن پارامتر را تنظیم کنید. برای ذخیره‌ی تغییرات باید کلید Enter را فشار داده و رها کنید. در صورت ذخیره شدن پارامتر، به منوی قبلی (انتخاب پارامتر) بر می‌گردید.

لازم به ذکر است که غیراز سه پارامتر اول، برای تغییر بقیه‌‌ی پارامترها به رمز عبور نیاز دارید که توسط پارامتر P 1 3 تعیین می‌شود

با فشردن کلید ESC می‌توانید از منوی تنظیمات خارج شوید. در صورتیکه بدون ذخیره از منوی تنظیمات خارج شوید، تغییرات شما اعمال نمی‌گردد.

تنظیمات کارخانه

برای بازیابی به تنظیمات کارخانه باید مقدار پارامتر p 1 3  بر روی مقدار 2 9 تنظیم گردد.

نصب دستگاه کنترل هوشمند پمپ Oset

برای نصب صحیح دستگاه موارد زیر به ترتیب اجرا گردد:

1. مطابق محل‌های تعیین شده برای سوراخ‌کاری بر روی محل نصب علامت گذاری شده و با مته مناسب سوراخ‌کاری صورت گیرد و با استفاده از پیچ و رول پلاک، دستگاه به محل نصب محکم گردد.
2. نصب سنسور مطابق با شکل صفحه 6 صورت گیرد. ذکر این نکته ضروری است که هنگام نصب سنسور، قبل از بستن سنسور فشار بر روی واسط مربوطه، چند دور سیم سنسور را در جهت باز شدن بچرخانید تا هنگام بسته شدن، کابل سنسور دچار پیچیدگی و پارگی نشود. سنسور فشار قطعه‌ی حساسی است و باید در مقابل ضربه یا سفت کردن بیش از حد محافظت شود.
3. کابل خروجی دستگاه که به موتور متصل می شود به صورت دو رشته است و یک عدد ترمینال دو ورودی به آن متصل شده است. سیم‌های فاز و نول موتور به این ترمینال متصل شده و محکم گردد. سیم ارت پمپ به صورت جداگانه به ارت ساختمان متصل شود.
4. در مسیر برق ورودی دستگاه یک فیوز مینیاتوری مطابق با جدول صفحه بعد نصب گردد.
5. کابل ورودی دستگاه که شامل دوشاخه است به برق متصل گردد تا صفحه‌ی نمایش دستگاه روشن شود.

الزامات نصب

رعایت نکات و توصیه‌های ذکرشده در این بخش برای مصرف کننده الزامی است و عدم رعایت آنها دستگاه را از گارانتی خارج نموده و احتمال بروز خسارات مالی و جانی را افزایش می‌دهد. ضمنا از افراد متخصص در نصب کمک گرفته شود.

    الف: الزامات محل نصب:

1-  محل نصب دستگاه باید دارای تهویه‌ی مناسب باشد.

2-  محل نصب نباید درمعرض نور مستقیم خورشید باشد.

3- دمای محیط نباید زیر صفر درجه باشد که موجب یخ زدگی سنسور گردد.

4- محدوده‌ی دمایی مناسب برای نصب دستگاه 0  تا 40 درجه‌ی سانتیگراد می‌باشد.

5-  در معرض پاشش مستقیم یا غیر مستقیم آب نباشد.

6- محل نصب دستگاه فاقد لرزش و گرد و غبار باشد.

رعایت الزامات و استانداردهای مربوط به حریق در محیط نصب ضروری است.

     ب: الزامات الکتریکی دستگاه:

1- حتما از فیوز مناسب در مسیر برق ورودی استفاده شود.

2- بدنه‌ی پمپ به صورت مجزا به ارت متصل گردد. وجود هرگونه اتصال فاز یا نول به بدنه پمپ، منجر به اختلال در عملکرد صحیح دستگاه می شود و شرکت هیچ گونه مسئولیتی در قبال عواقب آن ندارد.

3- مراحل نصب دستگاه به ترتیب ذکر شده انجام گردد و در آخرین مرحله دو شاخه برق ورودی دستگاه به پریز متصل گردد.

هنگام نصب سنسور، قبل از بستن سنسور فشار بر روی واسط مربوطه، چند دور سیم سنسور را در جهت باز شدن بچرخانید تا هنگام بسته شدن، کابل سنسور دچار پیچیدگی و پارگی نشود.

نکات ایمنی نصب دستگاه هوشمند کنترل پمپ Oset

1- برق ورودی و خروجی دستگاه: برق ورودی دستگاه، برق شهر بوده و خروجی آن نیز که به پمپ متصل می‌شود در محدوده‌ی 220 ولت برق شهر قرار دارد. لذا هنگام نصب دستگاه دقت نمایید که برق ورودی قطع باشد.

2- آتش‌سوزی: این دستگاه در معرض آتش سوزی است، لذا توصیه می ‌شود دستگاه طبق استانداردهای مربوط به حریق نصب گردد.

3- فیوز و مدارات محافظ: استفاده از فیوز مینیاتوری در مسیر برق ورودی دستگاه و اتصال ارت به بدنه پمپ، اجباری است و در صورت عدم رعایت نکات ذکر شده، گارانتی دستگاه ابطال می‌گردد.

4- پمپ: دستگاه کنترلر پمپ OSET برای کنترل پمپ تکفاز تا 3 اسب طراحی شده است، خروجی دستگاه برای اتصال به کنتاکتور مناسب نیست.

لازم به ذکر است که فقط افراد با تجربه و متخصص، مجاز به نصب و تنظیم دستگاه هستند.
