پمپ دیافراگمی

پمپ دیافراگمی چیست؟

پمپ دیافراگمی از مهم‌ترین و کاربردی‌ترین تجهیزات در انتقال مواد در صنایع گوناگون می‌باشند. با توجه به مکانیزم عملکردشان، این پمپ‌ها را در خانواده پمپ‌های جابجایی مثبت و پمپ‌های آب صنعتی قرار می‌دهند. هوای فشرده نیروی محرک پمپ‌های دیافراگمی است که توسط کمپرسور باد تأمین می‌شود.
هوای فشرده باعث حرکت رفت و برگشتی دیافراگم‌ها می‌شود و در نتیجه انتقال مایع انجام می‌گیرد. به منظور انتقال مایعات حاوی مواد جامد، ساینده، خورنده، اسیدها، مایعات غلیظ، سمی و آتش‌زا از پمپ‌های دیافراگمی استفاده می‌شود. نکته‌ای که در رابطه با این پمپ‌ها باید بدانید این است که نسبت فشار هوای ورودی با فشار مایع در خروجی برابر است و می‌تواند حداکثر تا 8 بار باشد. به طور معمول، جریان مایع خروجی در پمپ‌های دیافراگمی به صورت نوسانی است و برای یکنواخت‌سازی آن می‌توان از پالسیشن دمپر و یا آکومولاتور استفاده کرد.

چگونگی عملکرد پمپ های دیافراگمی

پمپ دیافراگمی دارای دو دیافراگم انعطاف‌پذیر است که به یک میله متصل شده‌اند و به‌طور متناوب به سمت داخل و خارج حرکت می‌کنند. این حرکت که معمولاً توسط هوای فشرده (در پمپ‌های پنوماتیک) یا یک الکتروموتور انجام می‌شود، باعث ایجاد دو مرحله اصلی در عملکرد پمپ می‌گردد.

مرحله مکش

دیافراگم به سمت بیرون حرکت کرده و در داخل محفظه پمپ خلاء ایجاد می‌شود که باعث باز شدن سوپاپ ورودی و ورود سیال به داخل محفظه می‌گردد.

مرحله تخلیه

با حرکت دیافراگم به سمت داخل، فشار در محفظه پمپ افزایش می‌یابد و این فشار سوپاپ ورودی را می‌بندد و سوپاپ خروجی را باز می‌کند، در نتیجه سیال به سمت خروجی پمپ رانده می‌شود. این سیکل به‌طور مداوم تکرار شده و باعث جابجایی پیوسته سیال از ورودی به خروجی پمپ می‌شود.

اجزا اصلی پمپ Diaphragm Pump

قطعات اصلی در پمپ های دیافراگمی به عبارت زیر می باشند:

• دیافراگم: قطعه‌ای انعطاف‌پذیر که حرکت رفت و برگشتی دارد و سیال را به داخل محفظه کشیده و سپس آن را به بیرون پمپ منتقل می‌کند.
• صندلی یا سیت (Seat): بخشی که توپ یا بال (Ball) بر روی آن قرار می‌گیرد و به کنترل جریان سیال در داخل پمپ کمک می‌کند.
• توپ یا (Ball): قطعه‌ای کروی که به‌عنوان سوپاپ عمل می‌کند و با باز و بسته شدن مسیر، جریان سیال را کنترل می‌نماید.
• محفظه سیال بیرونی: بخشی که سیال از طریق آن به محفظه داخلی دیافراگم وارد و خارج می‌شود.
• بشقاب نگهدارنده دیافراگم (داخلی و خارجی): صفحات فلزی که دیافراگم را در جای خود نگه داشته‌اند و به آن کمک می‌کنند تا به‌درستی عمل کند.
• بدنه مرکزی: قسمت اصلی پمپ که دیافراگم‌ها و محفظه‌های سیال را در خود جای می‌دهد و دو سمت پمپ را به هم متصل می‌کند. که معمولا از جنس چدن، آلومینیو و یا پلی‌پروپیلن می باشد.
• منیفولد: کانالی که وظیفه هدایت سیال به داخل و خارج محفظه‌های دیافراگم را بر عهده دارد منیفولد می نامند.
• محفظه هوا: محفظه هوا بخشی است که هوا یا گاز فشرده را برای حرکت دیافراگم‌ها ذخیره و تنظیم می‌کند.
• شفت مرکزی: میله‌ای که با اتصال دیافراگم‌ها به هم، حرکت هماهنگ آنها را تضمین می‌نماید..

لیست قیمت پمپ های دیافراگمی

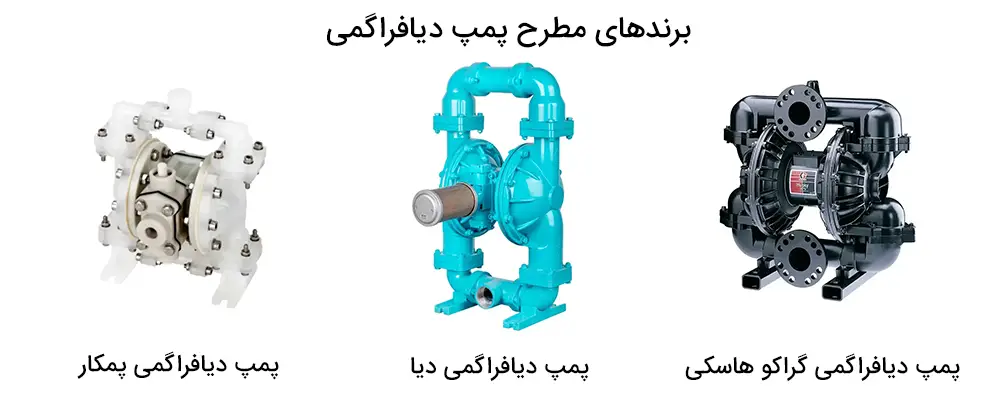

شرکت‌های معتبری مانند پمکار، ریورویو، بم و… در زمینه تولید پمپ‌های دیافراگمی فعالیت دارند که در ادامه، لیستی از قیمت انواع آن به شما ارائه می‌دهیم.

برند پمپ	مشخصات	قیمت (تومان)
پمپ  Dia	حداکثر دبی 53.6 متر مکعب در ساعت حداکثر ارتفاع مکش 50 متر	4,500,000
پمپ پمکار (Pomkar)	دبی 15 تا 880 لیتر در دقیقه ماکزیمم فشار 7 بار	4,000,000
پمپ دبم (Debem)	محدوده دبی 9 تا 800 لیتر در دقیقه حداکثر فشار 8 بار	10,000,000
پمپ دیافراگمی دیا (Dia)	حداکثر فشار 16 بار ماکزیمم دبی 894 لیتر در دقیقه	4,400,000
پمپ فلویمک (Fluimac)	محدوده دبی 8 تا 1050 لیتر در دقیقه حداکثر فشار 8 بار	6,000,000
پمپ پمکار	دبی 80 متر مکعب در ساعت هد 66 متر	6,900,000

کاربرد Diaphragm پمپ

پمپ‌های دیافراگمی به دلیل قابلیت کار با سیالات مختلف و مقاومت در برابر خوردگی و نشت، انتخابی ایده‌آل برای بسیاری از کاربردهای صنعتی هستند که در ادامه به شرح آن ها پرداخته ایم.

• صنایع شیمیایی و پتروشیمی
• صنایع غذایی و دارویی
• تصفیه آب و فاضلاب
• صنایع رنگ و پوشش
• معادن و صنایع سرامیک
• کشاورزی

مزایا و معایب دیافراگم پمپ ها

پمپ‌های دیافراگمی در صنایع مختلف کاربرد گسترده‌ای دارند، و مانند هر تجهیز دیگری، از مزایا و معایب خاص خود برخوردار می باشد. در ادامه به برخی از مهم‌ترین مزایا و معایب این نوع پمپ‌ها اشاره می‌کنیم:

مزایای پمپ آب دیافراگمی

مقاومت در برابر مواد شیمیایی و خورنده
قابلیت انتقال سیالات ویسکوز و حاوی ذرات جامد
بدون نشت
ایمنی بالا با قابلیت ضد انفجاری
خودمکش بودن
کارکرد خشک

معایب پمپ آب دیافراگمی

سرعت و دبی محدود
نیاز به هوای فشرده
سایش و خرابی دیافراگم
صدای زیاد
محدودیت فشار کاری

کاتالوگ دیافراگم پمپ ها

بهترین راه جهت اطلاع از مشخصات فنی آبرسان‌ها و دیگر تجهیزات صنعتی، پیش از خرید، مطالعه کاتالوگ محصول است. از این طریق، مصرف‌کنندگان می‌توانند بسته به انتظاری که از کالای خریداری‌شده دارند، انتخاب مناسبی داشته باشند. به همین جهت، تمامی محصولات در سایت رهاب صنعت، همراه با لینک دریافت کاتالوگ اصلی ثبت گردیده است.

راه های ارتباطی جهت خرید انواع پمپ

به منظور تهیه و خرید پمپ‌های دیافراگمی و دیگر پمپ‌ها، می‌توانید از کارشناسان رهاب صنعت مشاوره رایگان دریافت کنید. متخصصان ما آماده ارائه هرگونه راهنمایی در زمینه محصولات صنعتی موجود در فروشگاه می‌باشند. از طریق چت آنلاین و واتساپ تماس برقرار نمایید.
