گیربکس حلزونی

گیربکس حلزونی یا مارپیچ یکی از پرکاربردترین انواع گیربکس‌ های صنعتی است که به‌ دلیل طراحی فشرده، تطبیق‌ پذیری بالا و قابلیت استفاده در فضاهای محدود، در طیف گسترده‌ای از ماشین‌ آلات و سیستم‌های انتقال قدرت مورد استفاده قرار می‌گیرد. این گیربکس در صنایع مختلف، از خطوط نوار نقاله و تجهیزات بسته‌ بندی گرفته تا ماشین‌آلات کارگاهی و صنعتی، جایگاه ویژه‌ای دارد و به‌ عنوان گزینه‌ای قابل‌اعتماد برای کاربردهایی با نیاز به کاهش دور و کنترل حرکت شناخته می‌شود.
تنوع طراحی و مدل‌های گیربکس حلزونی باعث شده انتخاب گزینه مناسب، به نوع کاربرد، شرایط نصب و برند سازنده وابسته باشد. به همین دلیل در این صفحه، ابتدا ساختار و عملکرد گیربکس حلزونی را بررسی کرده و سپس انواع رایج آن شامل VF، MVF و گیربکس کتابی را معرفی می‌کنیم. در ادامه نیز برندهای مطرح تولید کننده این گیربکس‌ها را مرور خواهیم کرد.
در همین راستا، فروشگاه رهاب صنعت به‌ عنوان یکی از تأمین‌ کنندگان معتبر تجهیزات صنعتی، انواع گیربکس حلزونی را از بهترین برندهای داخلی و خارجی با قیمت مناسب، ضمانت اصالت کالا و مشاوره تخصصی رایگان در اختیار مشتریان قرار می‌دهد.

گیربکس حلزونی چیست؟

گیربکس حلزونی نوعی گیربکس صنعتی است که وظیفه اصلی آن کاهش دور ورودی و افزایش گشتاور خروجی از طریق درگیری یک ماردون (شافت حلزونی) با یک چرخ‌ دنده حلزونی است. در این ساختار، انتقال قدرت معمولاً با زاویه ۹۰ درجه انجام می‌شود که این ویژگی، گیربکس حلزونی را برای کاربردهایی با نیاز به تغییر جهت انتقال نیرو مناسب می‌سازد.
در این نوع گیربکس، حرکت دورانی ورودی به‌ صورت پیوسته و نرم به شافت خروجی منتقل می‌شود؛ به همین دلیل در تجهیزاتی که حرکت یکنواخت و کنترل‌ شده اهمیت دارد، عملکرد قابل‌ قبولی ارائه می‌دهد. طراحی ساده و فشرده گیربکس حلزونی نیز امکان استفاده از آن را در شرایط نصب متنوع فراهم کرده است.

معرفی انواع گیربکس حلزونی

با وجود یکسان بودن مکانیزم عملکرد، گیربکس‌های حلزونی در بازار با طراحی‌ها و مدل‌های مختلفی عرضه می‌شوند. دسته‌ بندی انواع گیربکس حلزونی بر اساس طراحی بدنه و نوع نصب انجام می‌شود، نه بر اساس مکانیزم داخلی؛ چرا که در تمامی این مدل‌ها، انتقال قدرت از طریق درگیری ماردون و چرخ‌ دنده حلزونی صورت می‌گیرد.
بر همین اساس، رایج‌ترین انواع گیربکس حلزونی شامل گیربکس حلزونی VF، گیربکس حلزونی MVF و گیربکس کتابی (مکعبی) هستند که هر کدام متناسب با شرایط نصب، فضای در دسترس و نوع اتصال به سیستم محرک طراحی شده‌اند.

گیربکس حلزونی کتابی (مکعبی)

گیربکس کتابی یکی از رایج‌ترین طراحی‌ها در میان گیربکس‌های حلزونی است که به‌ دلیل بدنه مکعبی و طراحی متقارن، امکان نصب در جهت‌های مختلف را فراهم می‌کند. این ویژگی، گیربکس کتابی را به گزینه‌ای مناسب برای تجهیزاتی با محدودیت فضا یا نیاز به جانمایی انعطاف‌پذیر تبدیل کرده است.
این نوع گیربکس در بازار با سری‌ها و نام‌های مختلفی مانند NMRV یا KS عرضه می‌شود که تفاوت آن‌ها بیشتر به طراحی بدنه، سایزبندی، نوع ورودی و خروجی و سطح کیفیت ساخت مربوط است و نه به اصل مکانیزم حلزونی.

گیربکس حلزونی VF

گیربکس حلزونی VF یکی از پرکاربردترین مدل‌های گیربکس حلزونی است که به‌ دلیل طراحی ساده، نصب آسان و قیمت اقتصادی، در کاربردهای عمومی و نیمه‌ سنگین مورد استفاده قرار می‌گیرد.
این سری معمولاً به‌ صورت پایه‌ دار طراحی می‌شود و برای نصب روی شاسی یا فریم گزینه‌ای مناسب است. تنوع نسبت تبدیل و قابلیت استفاده در کاربردهایی مانند نوار نقاله، بالابر و ماشین‌آلات صنعتی سبک تا نیمه‌ سنگین، باعث شده VF به یکی از انتخاب‌های رایج در صنعت تبدیل شود.

گیربکس حلزونی MVF

گیربکس حلزونی MVF با تمرکز بر نصب مستقیم و طراحی فشرده توسعه یافته و در سیستم‌هایی که اشغال فضای کمتر و یکپارچگی مجموعه انتقال قدرت اهمیت دارد، کاربرد گسترده‌ای دارد.
این سری به‌ صورت فلنج‌ دار طراحی شده و به کمک ورودی هالو شافت، امکان اتصال مستقیم به الکتروموتور را فراهم می‌کند؛ موضوعی که باعث کاهش قطعات واسط و افزایش دقت نصب می‌شود.
در این خانواده، مدل MVF FC به‌عنوان زیرمدلی از MVF عرضه می‌شود که علاوه بر اتصال فلنجی، به پایه نصب نیز مجهز است. تفاوت این دو مدل صرفاً به نحوه نصب و جانمایی مکانیکی مربوط می‌شود و از نظر عملکرد حلزونی تفاوتی میان آن‌ها وجود ندارد.

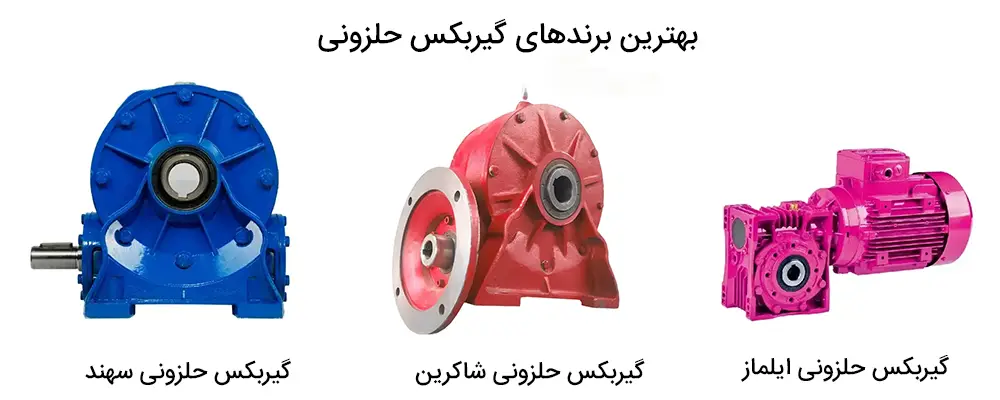

برندهای مطرح تولید کننده گیربکس های حلزونی

گیربکس حلزونی شاکرین

گیربکس حلزونی برند شاکرین یکی از محصولات شناخته‌ شده بازار ایران است که به‌ دلیل کیفیت ساخت مناسب، تنوع مدل و سازگاری با کاربردهای صنعتی مختلف، در پروژه‌های عمومی و نیمه‌ سنگین مورد استفاده قرار می‌گیرد. این برند با تمرکز بر تولید گیربکس‌های حلزونی مطابق نیاز بازار داخلی، توانسته جایگاه قابل قبولی در میان مصرف‌کنندگان صنعتی به دست آورد.

گیربکس‌های حلزونی شاکرین در سری‌ها و مدل‌های مختلفی از جمله SHRV، VF و VFU تولید می‌شوند که هر کدام از نظر طراحی بدنه، نحوه نصب و بازه کاری، پاسخگوی شرایط متفاوت نصب و بهره‌ برداری هستند. این تنوع باعث شده این محصولات برای طیف وسیعی از ماشین‌آلات صنعتی، تجهیزات پمپاژ و سیستم‌های انتقال قدرت قابل استفاده باشند.

در میان این محصولات، سری SHRV به‌ عنوان یکی از مدل‌های پرکاربرد شاکرین شناخته می‌شود. این سری با طراحی مکعبی و ابعاد جمع‌وجور، در سایزها و توان‌های مختلف عرضه شده و به‌دلیل بازه گسترده توان و گشتاور قابل ارائه، انتخاب مناسبی برای کاربردهای صنعتی رایج محسوب می‌شود. بسته به سایز و مدل، پوسته گیربکس می‌تواند از جنس چدن یا آلومینیوم باشد که تعادل مناسبی میان استحکام و وزن ایجاد می‌کند.

به‌طور کلی، گیربکس شاکرین گزینه‌ای اقتصادی و قابل‌اعتماد برای کاربرانی است که به‌دنبال محصولی با تنوع مدل، دسترسی مناسب و پشتیبانی داخلی هستند.

گیربکس حلزونی سهند

گیربکس حلزونی برند سهند از محصولات شناخته‌ شده تولید داخل در حوزه انتقال قدرت است که به‌ دلیل تنوع بالای سری‌ها، پوشش گسترده سایزبندی و سازگاری با شرایط نصب مختلف، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این برند با ارائه مدل‌های متنوع، امکان انتخاب گیربکس متناسب با نوع بار، فضای نصب و آرایش مکانیکی سیستم را فراهم کرده است.
گیربکس‌های حلزونی سهند در سری‌های مختلفی از جمله VF، VF/FC، VF/U، MVF، MVF/FC و MVF/U و همچنین مدل‌های کتابی (مکعبی) سری W تولید می‌شوند. این تنوع باعث شده گیربکس های سهند هم در نصب‌های پایه‌ دار، هم در اتصال‌های فلنجی و هم در طراحی‌های مکعبی با قابلیت جانمایی انعطاف‌پذیر، گزینه‌ای قابل اتکا باشند.
از نظر بازه کاری، گیربکس‌های حلزونی سهند امکان انتخاب نسبت‌های تبدیل متنوع و استفاده در پیکربندی‌های مختلف انتقال قدرت را فراهم می‌کنند. بسته به سری و سایز، پوسته گیربکس‌ها از آلومینیوم یا چدن ساخته می‌شود تا تعادل مناسبی میان وزن، استحکام و شرایط کاری برقرار گردد. این تنوع طراحی و ساخت، سهند را به انتخابی رایج در تجهیزاتی مانند نوار نقاله، بالابر، میکسر و سیستم‌های انتقال مواد تبدیل کرده است.

گیربکس حلزونی ایلماز (Yilmaz)

گیربکس‌های حلزونی برند ایلماز (Yilmaz) با سری E شناخته می‌شوند و به‌ عنوان محصولات باکیفیت اروپایی، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. این سری شامل سه تیپ اصلی EN، EV و ET است که تفاوت آن‌ها نه در اصل عملکرد حلزونی، بلکه در نحوه اتصال موتور، نوع شافت ورودی و ساختار نصب تعریف می‌شود و همین موضوع انتخاب میان آن‌ها را به طراحی مکانیکی دستگاه و شرایط بهره‌ برداری وابسته می‌کند.
سری EN به‌ گونه‌ای طراحی شده که گیربکس و الکتروموتور به‌ صورت جداگانه انتخاب و از طریق فلنج به یکدیگر متصل می‌شوند؛ این ساختار انعطاف بالایی در نصب ایجاد کرده و برای کاربردهایی مناسب است که دسترسی آسان برای سرویس یا تعویض موتور اهمیت دارد.
در مقابل، سری EV به‌ صورت یکپارچه و به شکل الکتروگیربکس عرضه می‌شود و به‌ دلیل نصب سریع و اشغال فضای کمتر، در تجهیزاتی که جمع‌ و جوری و سرعت راه‌ اندازی اولویت دارد، انتخاب رایجی محسوب می‌شود.
سری ET گیربکس های ایلماز نیز ترکیبی از انعطاف نصب و طراحی صنعتی است که در آن، ورودی به‌ صورت شافت توپر و خروجی به‌ صورت هالوشافت طراحی شده و امکان انتخاب مستقل موتور را فراهم می‌کند.

راهنمای انتخاب و خرید گیربکس حلزونی

انتخاب گیربکس حلزونی مناسب، نقش مستقیمی در عملکرد پایدار، طول عمر تجهیزات و کاهش هزینه‌های نگهداری دارد. با توجه به تنوع مدل‌ها، سری‌ها و برندهای موجود در بازار، بررسی عواملی مانند نوع نصب، شرایط کاری، میزان بار و فضای در دسترس پیش از خرید اهمیت زیادی دارد. تطبیق صحیح این موارد با گیربکس انتخابی باعث می‌شود سیستم انتقال قدرت با حداکثر کارایی و حداقل استهلاک کار کند.
در چنین شرایطی، دریافت راهنمایی فنی پیش از خرید گیربکس حلزونی می‌تواند از انتخاب‌های نادرست و هزینه‌های اضافی در آینده جلوگیری کند.
در همین راستا، فروشگاه رهاب صنعت با تکیه بر تجربه تخصصی در حوزه تجهیزات صنعتی، امکان دریافت مشاوره رایگان انتخاب گیربکس مارپیچ را برای مشتریان فراهم کرده است. کارشناسان این مجموعه با بررسی دقیق نیاز پروژه، شرایط نصب و نوع کاربرد، مناسب‌ترین گزینه را از نظر فنی و اقتصادی پیشنهاد می‌دهند تا بتوانید با اطمینان کامل، گیربکس حلزونی متناسب با نیاز خود را خریداری کنید.

مناسب‌ترین قیمت گیربکس حلزونی در رهاب صنعت

قیمت گیربکس حلزونی در رهاب صنعت در مقایسه با بسیاری از فروشگاه‌ها منصفانه‌تر است؛ زیرا این مجموعه به‌ عنوان نمایندگی برندهای مطرح، محصولات را به‌ صورت مستقیم و بدون واسطه تأمین می‌کند. همین موضوع باعث شده گیربکس‌های حلزونی با هزینه مناسب‌تری در اختیار مشتریان قرار بگیرد. برای مشاهده لیست قیمت گیربکس حلزونی به‌ همراه مشخصات فنی دقیق هر مدل، صفحه را به سمت بالا اسکرول کنید.
